A máquina de desenho totalmente automática RFAD10 é um tipo de equipamento de desenho baseado no modo de fio de semente. O desenho não está relacionado ao feixe de tear, portanto, o pré-desenho pode ser conduzido com antecedência, o pré-desenho é paralelo ao procedimento de preparação anterior. A máquina de desenho de urdidura automática pode responder rapidamente à demanda do mercado. Após a conclusão da operação de desenho, a máquina de tecelagem shuttleless pode ser armazenada produção OEM pode ser alcançada, e o transporte é conveniente. Toda a máquina de tecelagem sem vaivém tem baixo consumo de energia. A potência instantânea é inferior a 1KW, o consumo de gás é de 0,3 m ³/min e o custo de uso é extremamente baixo.
Item | Conteúdo | Observação |
Trabalhando com | 2300mm, 2800mm, 3600mm | Série |
Contagem de fios | Algodão/TC | |
Velocidade | 135 vezes/min | Instantâneo mais rápido |
Heald | J, C, O | Opcional |
Altura Heald | 260mm-382mm | Ajustável |
Espessura Heald | 0.2mm, 0.3mm | Ajustável |
Tamanho do buraco | 5.5x1.2mm-8x3.8mm | Ajustável |
Estoque Heald | 2 linhas de alimentação | |
Linhas de Heald | Max 16 linhas | |
Tipo conta-gotas | Fechado | |
Linhas de conta-gotas | 6 linhas | |
Largura do conta-gotas | 11mm | |
Comprimento do conta-gotas | 145mm, 165mm, 180mm | Ajustável |
Espessura do conta-gotas | 0,2mm, 0,3mm, 0,4mm, 0,5mm | Opcional |
Tipo de Reed | Palhetas padrão ou perfiladas | |
Densidade Dent | 15 ~ 75 amassados/polegada | |
Locação | Locação 2 grupos de sinal 4 linhas | |
Controle elétrico | PLC, controlador do movimento & da visão | |
Sistema de entrada | Computador tocando tela | |
Condução | Servo motor, cilindro | |
Poder | 3-hp 380V, 50/60HZ, 3.0kW | |
Pneumático | 0,3 m ³/min, 0, 4-0, 7Mpa. | |
Arnês | Fornecimento padrão de 2 conjuntos | |
Observação: A velocidade real de desenho está relacionada ao design de tecelagem, acessórios, ambiente de trabalho, quantidade de trabalhadores e carrinho de transporte de arreios. Mais pontas de dobra total, melhor eficiência de desenho. | ||

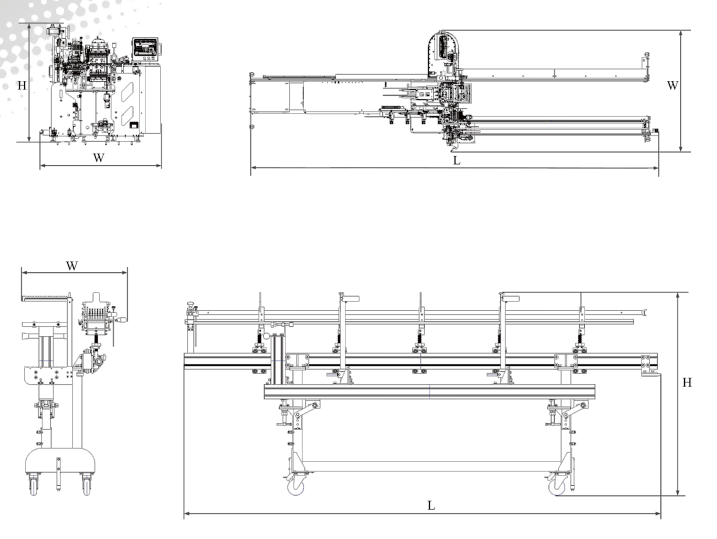

Item | Especificação | L = Comprimento (mm) | W = Largura (mm) | H = Altura (mm) | Peso (kg) |
Máquina de desenho | RFAD10-230 | 6100 | 1600 | 1700 | 1400 (não incluindo carrinho) |
RFAD10-280 | 7100 | 1600 | 1700 | 1490 (não incluindo carrinho) | |
RFAD10-360 | 8500 | 1600 | 1700 | 1600 (não incluindo carrinho) | |
Carro de transporte de arnês | Carrinho 230 | 3000 | 650 | 1300 | 180 |
Carrinho 280 | 3700 | 650 | 1300 | 197 | |
Carrinho 360 | 4300 | 650 | 1300 | 223 |
Esta máquina de desenho automática de urdidura adota tecnologia de desenho de fio de semente. Não importa a qualidade de dimensionamento, pode fazer desenho-com antecedência, loja e transporte.
Urdidura velocidade de desenho: 135 extremidades/minuto máx. É fácil fazer manutenção com baixo custo.
Direito de propriedade intelectual independente, completamente projetado porTêxtil RIFA...
A máquina sem conexão utiliza uma tela de toque com uma interface amigável que exibe o status operacional, diagnósticos de falhas, dados técnicos para desenho e configurações. O programa avançado de processamento de dados é adaptável a qualquer processo de desenho, permitindo fácil entrada de vários parâmetros. Com a máquina de tração automática RFAD, todos os dados de configuração podem ser armazenados a longo prazo dentro do equipamento.
A máquina de trefilação automática é equipada com um sistema de dropper dropper totalmente automático, os processos de colocação de conta-gotas, desenho e suspensão podem ocorrer simultaneamente. Os threads de urdidura são desenhados nos conta-gotas de acordo com as configurações e são posicionados corretamente.
Usando tecnologia avançada de visão de máquina e um sistema de processamento de fotos rápido e preciso, as palhetas são identificadas e posicionadas com precisão. Isso permite o desenho em alta velocidade de roscas na máquina sem lançadores.
Os fios de urdidura da máquina de tecelagem sem vaivetes podem ser desenhados com eficiência usando alimentadores especializados, uma unidade de came e um garfo de mudança de fundo médio superior.
Com sistema de desenho de alta eficiência, heald putting-on, drawing-in e hanging-up podem ser processados ao mesmo tempo. Os fios de urdidura podem ser desenhados em curas esquerda e direita de acordo
Para as configurações, e enforcado no quadro heald correto.
O sistema conveniente do trole pode ajudá-lo a mover-se da máquina de desenho automática à área de tecelagem rapidamente.
