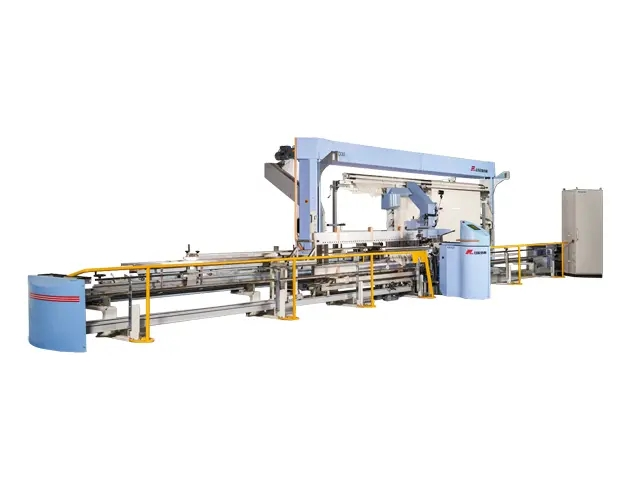

A máquina de desenho totalmente automática RFAD30 é um tipo de equipamento para lidar com o desenho dos tecidos feitos com processo complexo.
Item | Conteúdo | Observação | |
Configuração básica | Máquina de desenho fixo | ||
Trole móvel de desenho com suporte de viga de urdidura, possui dispositivo de elevação | 2 conjuntos como configuração padrão | ||
Módulo de desenho usando gancho de preensão para desenhar | |||
Módulo de divisão de urdidura com uma camada de urdidura (com função de leasing) | |||
Módulo Heddle com dois trilhos de guia de armazém heddle | |||
Módulo Reed (faixa padrão) | |||
Módulo de fio de queda com seis hastes de parada | |||
Módulo de controle com host e unidade de disco U | |||
Velocidade de desenho | A velocidade máxima de desenho é de 165 peças/minuto | ||
Inspeção de fios | Detecção eletrônica de dobra dupla | ||
Matéria prima do fio | Fios de algodão e fios misturados (carding e pentear não são limitados) | ||
Contagem de fios | 5 ~ 150S | ||
Feixe de urdidura | Uma camada de fio de urdidura, com ou sem locação | ||
Largura nominal máxima | 230cm, 400cm | ||
Diâmetro máximo da placa lateral | 120cm | ||
Peso máximo | 1200KG | Com caminhão de feixe | |
Fio de ouriço | Tipo de Healdloop | J, C, O | Serialização |
Tipo de heddle | Curds de linha única/curds de linha dupla | ||
Altura do heddle | 260mm-382mm (11 " -15") | Ajustável | |
Espessura Heddle | 0,25mm, 0,30mm, 0,38mm | ||
Tamanho do olho heddle | Mínimo 5.5x1.2mm, Max 10mm | ||
Número de linhas de heddle | Max 16 linhas (O) | 16 linhas | |
Requisitos para o quadro heald | Com cabeça destacável | ||
Com ranhura de posicionamento (no lado direito ao visualizar a partir do lado reed) | |||
Sem sulco de posicionamento | Configuração opcional | ||
Fio de gota | Forma de fio de queda | Tipo aberto, tipo de fechamento | |
Número de linhas de fio de gota | Saída de 6 linhas | ||
Largura do fio de queda | 7-11mm | Ajustável | |
Comprimento do fio de queda | 125mm-180mm | Ajustável | |
Espessura do fio de queda | 0,20mm-0,65mm | Ajustável | |
Reed | Largura máxima do reed | 230cm, 400cm | |
Densidade do dente de reed | 5 ~ 75 dentes/polegada | ||
Altura dos dentes de reed | 40-100mm | ||
Altura da palheta | 80-150mm | ||
Profundidade dos dentes de junco | Máximo 16mm | ||
Forma Reed | Reed plana, palheta perfilada e palheta de duas fileiras | ||
Item | Conteúdo | Observação | |
Controle | Software | Sistema operacional Windows | |
Impressora | USB ou impressora de rede | ||
Linguagem | Chinês, inglês; outras línguas estão disponíveis mediante solicitação | ||
Demanda de fornecimento de energia da máquina de desenho | Grade trifásica com aterramento, sem fio neutro | ||
Proteção externa do fusível, mínimo 10A por fase | |||
A potência é de cerca de 1,6 quilowatts (kVA) | |||
3x220V AC ± 10%; 50 Hertz (Hz) | Demanda de fornecimento de energia de carrinho de desenho reforçado com dispositivo de elevação | Fonte de alimentação monofásica com proteção de aterramento | |
Proteção externa do fusível, mínimo 10A por fase | |||
2x220V AC ± 10%; 50 Hertz (Hz) | |||
Demanda de fonte de gás | Pressão de entrada | 0.7Mpa -- 1Mpa | |
Flutuação da pressão do ar | <± 0,05 Mpa | ||
Fornecimento mínimo de ar | Mesa principal da máquina 850, tubo de sucção 500, fornecimento total 1350NL/min | ||
Ponto de orvalho barométrico | -17, use um secador de adsorção sob pressão atmosférica | ||
Teor de óleo | Nenhum óleo basicamente, o teor de óleo residual é <1mg/Nm3 /<0,8 ppm | ||
Conteúdo de impureza | Teor de impureza sólida <5mg/m3, tamanho de partícula <5pm | ||
Qualidade do ar | ISO 8573.1; nível de qualidade: 3 | ||
Requisitos ambientais | Condições interiores | É aproximadamente o mesmo que as condições de aplicação comum em fábricas têxteis. Livre de abrasivos, como pó de vidro e substâncias semelhantes | |
Umidade | Humidade relativa 30-95%, sem condensação | ||
Ar ambiente | Ácido-livre | ||
Temperatura | Temperatura de funcionamento + 18 a + 40 °C, temperatura de desligamento + 5 a + 45 °C | ||
A diferença de temperatura máxima não deve ser superior a 15 °C dentro de 10 horas | |||
Altura da sala | 260cm | ||
Iluminação | 700 lux é necessário para a face de trabalho (equivalente ao ambiente de escrita normal) | ||
Demanda de solo | Materiais | Concreto derramando chão; na área de trabalho, o solo deve ser sólido e a espessura da carga deve ser de 16 cm. | |
Flatness | O não paralelismo máximo é de ± 15mm ou a diferença total é de 30mm | ||
Requisitos de avião | A rugosidade é necessária para estar dentro da faixa de concreto convencional, ou seja, a faixa aceitável de diferença de altura do ponto alto ao ponto inferior Rf max ≤ 3mm | ||
Capacidade de carga | ≥ 900kg/m2 (modelo 230), ≥ 1100kg/m2 (modelo 400) | ||
Ruído | É 81 decibéis ao medir na posição do operador | ||
Funções e dispositivos de configuração opcional | Milho grosso, lã, filamento plano, fio slub, boucle | ||
Fio especial | |||
Camada de dobra de duas camadas, controle de ciclo colorido (é necessária uma máquina de locação) | |||
Monitoramento e controle colorido do ciclo | |||
Tamanho | L = Comprimento (mm) | W = Largura (mm) | H = Altura (mm) | Peso (kg) | |
Sistema geral | RFAD-230 | 8000 | 1900 | 1850 | 2400 (sem desenho-no carrinho de transporte) |
RFAD-400 | 12700 | 1900 | 1850 | 2400 (sem desenho-no carrinho de transporte) | |
Caixa de controle | 700 | 650 | 2000 | 200 | |
Trole de transporte de desenho | 2.3 m | 3900 | 1600 | 2400 | 1150 (A capacidade de carga do dispositivo de elevação é de 360kg) |
4.0 m | 5900 | 2400 | 2540 | 1300 (capacidade de carga do dispositivo de elevação é de 360kg) |
Espaço exigido (Requisito mínimo) | L = Comprimento (mm) | W = Largura (mm) | H = Altura (mm) | Área mínima utilizável (m²) |
RFAD30-230 Com 1 desenho-em transporteCarrinho | 9000 | 5600 | 2450 | Aproximadamente 50 m² (Excluindo a passagem do carrinho de transporte do feixe de urdidura) |
RFAD30-230 Com 1 carrinho de transporte de desenho | 9000 | 7700 | 2450 | Aproximadamente 75 m² (Excluindo a passagem do carrinho de transporte do feixe de urdidura) |
RFAD30-400 Com 1 carrinho de transporte de desenho | 14000 | 7200 | 2600 | Aproximadamente 100 m² (Excluindo a passagem do carrinho de transporte do feixe de urdidura) |
RFAD30-400 Com 1 carrinho de transporte de desenho | 14000 | 9300 | 2600 | Aproximadamente 130 m² (Excluindo a passagem do carrinho de transporte do feixe de urdidura) |
Este modelo tem funções completas, sua configuração padrão inclui o carrinho de creel com função de atualização, a cabeça com função de leasing.
Com RFAD30Máquina sem lançadeira, A função de monitoramento colorido do ciclo é opcional.
Com a máquina de desenho de urdidura automática RFAD30, configuração especial também pode ser fornecida para fios grossos, fios de lã e filamentos planos, etc.
Com nossa máquina de leasing colorida que foi desenvolvida com sucesso, a máquina de trefilação pode se adaptar totalmente à operação de tramas altamente complexas, como tecelagem tingida com fios.
