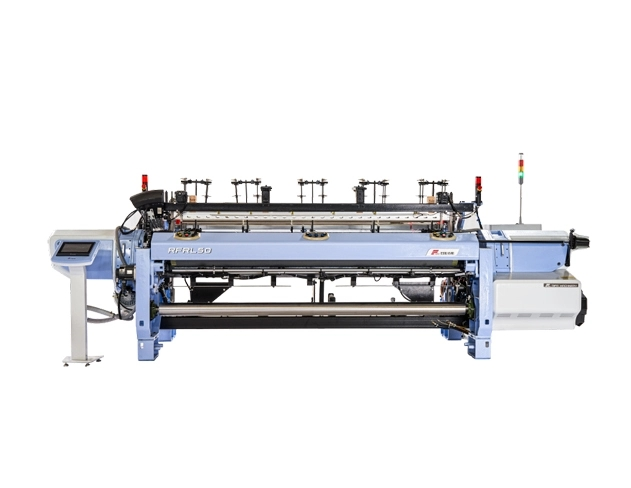

RFRL50 High Grade Rapier Loom é baseado na pesquisa de valor agregado de tecnologia têxtil, que permite aos clientes produzir melhores produtos de forma mais econômica, e a máquina de florete tem as funções avançadas dos modelos internacionais avançados. Tecelagem eficiente, design humanizado, força de batida de trama forte, boa estabilidade de alta velocidade, sistema de controle elétrico avançado e operação conveniente são as características únicas deste tear de tecelagem de rapier, que é mais eficiente, economia de energia e estável.
Item | Especificação |
Largura Reed | Largura nominal da juned: 190, 210, 220, 230, 240, 250, 280, 320, 340, 360, 380cm Variação de largura (incluindo bordas de resíduos): 6-70cm |
Faixa de fios | Fio girado: Nm200-Nm3(Ne120-Ne1.8) |
Filamento: 10dtex ~ 1500dtex | |
Com ganchos de guia, ou voo livre | |
Fio de urdidura: fio de colagem, fio sem colagem, fio trançado, fio não torcido, fio misto | |
Velocidade de tecelagem | Velocidade projetada: 800rpm |
Velocidade prática: 500 ~ 650rpm (Dependa da largura e do tipo de tecido) | |
Max taxa de inserção: 1520 m/min (Dependa da largura e do tipo de tecido) | |
Trama | Seletor: 1-8 cores, ao mesmo tempo pode inserir 2 escolhas (De acordo com a variedade de trama e especificação) |
Acumulador: eletrônico | |
Cortador de trama: mecânico | |
Poder | Sistema de controle de velocidade do motor comutado-relutância |
Derramamento | Dobby eletrônico (max 20 eixos) |
Jacquard eletrônico | |
Batendo | Sley separado, ambos os lados conjugam cam |
Inserção | Ambos os lados da inserção espacial de quatro links |
Liberação | Saída eletrônica de servo de corrente alternativa contínua |
Feixe único | |
Flange de feixe dia: guiar 1000mm, guiar 800mm | |
Take-up | Reteção eletrônica servo de corrente alternativa contínua |
Max rolo de pano dia. tablet 600mm | |
Faixa de densidade de trama do mecanismo: 4 ~ 130 picaretas/cm (4 ~ 30, 6 ~ 70, 100 ~ 130) (A densidade específica da trama depende das especificações do fio, da trama do tecido, da velocidade do tear e do ambiente de tecelagem) | |
Selvagem | Dispositivo Leno: eletrônico |
Selvage cutter: eletrônico (opções: mecânico) | |
Templo: LH & RH independente | |
Lubrificação | Pistola de graxa centralizada |
Stop motion | Parada de dobra: tipo de toque elétrico de 6 ou 8 linhas |
Parada de trama: sensor piezoelétrico elétrico, com função de dupla escolha | |
Outros: parada automática para fios de selvage | |
Parar a exibição: mostrar a razão de parada na tela, luzes multifuncionais de 4 cores | |
Automático | Parada automática em um certo ângulo/movimento baixo Pick-finding/pano caiu compensação/tensão de dobra Ajuste, auto inspeção/indicação de falha de reset |
Controlador elétrico | Controle: sistema de controle de CPU de múltiplas funções. Com funções de controle, monitor, auto diagnosticar, indicação de dados |
Exibição: tocar na tela com intercomunicação, ajuste imediato/configuração de parâmetro, programação |

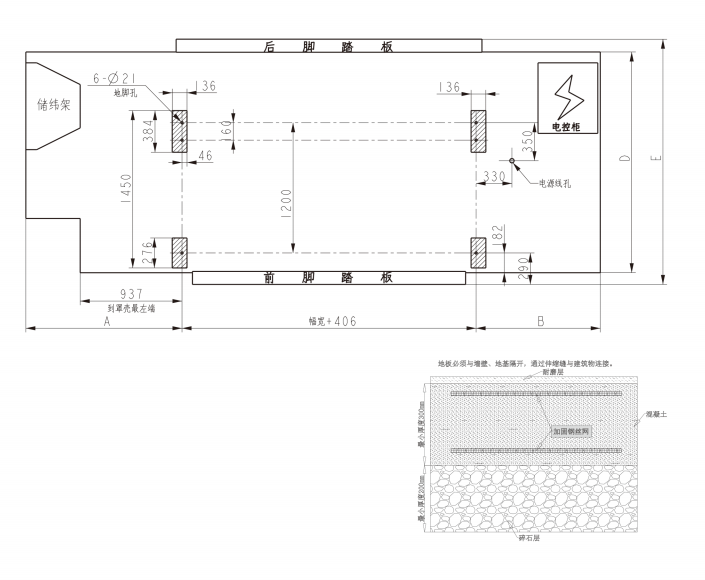

A (rack de tubo vertical) | B | D (sem pedais) | E (com pedais) | |||
2/4/6 cores | 6/8 cores | Máquina multi-braço | Jacquard | Eixo meridiano Φ oitocentos | Eixo meridiano Φ mil | Eixo meridiano Φ mil |
1437 | 1937 | 1143 | 1156 | 2031 | 2034 | 2260 |
Peso (kg) | |||||||||||
Largura (cm) | 190 | 210 | 220 | 230 | 240 | 250 | 280 | 320 | 340 | 360 | 380 |
Máquina multi-braço | 4200 | 4300 | 4350 | 4400 | 4450 | 4500 | 4750 | 4950 | 5050 | <P> 5150 | 5250 |
Jacquard | 3900 | 4000 | 4050 | 4100 | 4150 | 4200 | 4450 | 4650 | 4750 | 4850 | 4950 |

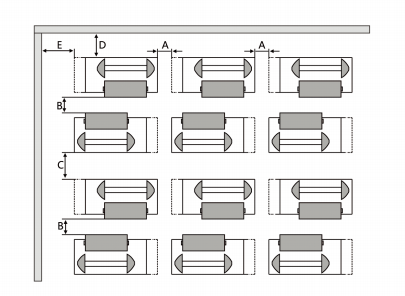

Um | 600-800 |
B *(**) | 750-800 |
C | 1250-WBR-800 |
1500-WBR-1000 | |
D | 1500-2000 |
E190cm | 2500-3000 |
E210cm | 2700-3200 |
E220cm | 2800-3300 |
E230cm | 2900-3400 |
E240cm | 3000-3500 |
E250cm | 3100-3600 |
E280cm | 3400-3900 |
E320cm | 3800-4300 |
E340cm | 4000-4500 |
E360cm | 4200-4700 |
E380cm | 4400-4900 |
O tear de rapier de alta velocidade é altamente conectado em rede e inteligente, permitindo o gerenciamento centralizado e o controle do grupo de máquinas na oficina.
O mecanismo de batimento de trama está localizado no meio da máquina de tecelagem sob o tecido, o que é propício para uma forte batida de trama e operação de alta velocidade.
O mecanismo de transmissão de espada de ligação espacial de quatro eixos otimizado pode realizar uma tração de trama de alta velocidade estável e precisa.
O sistema de controle do tear adota tecnologia de comunicação de fibra óptica, com resposta rápida do motor e partida e parada rápidas, o que é propício para melhorar a qualidade do tecido.
O design da curva de contorno de came conjugado pesado e outras estruturas para se adaptar à força de batida de trama de tecidos pesados melhora a estabilidade da estrutura de batida de trama de alta velocidade.
A adoção do algoritmo de controle de torque direto combinado com a tecnologia de controle servo realiza a posição precisa da parada do tear.
RFRL50 pode equipar com não apenas quadros heald normais com Sob ganchos, mas também quadros curados ajustados. Heald Quadros e dispositivos de derramamento podem ser conectados rapidamente, ele É fácil de ajustar a altura dos quadros heald.
RFRL50 pode equipar com sistema de feixe de mudança rápida, Isso pode economizar tempo e aumentar a eficiência.
RFRL50 equipa-se com encosto duplo e duplo Rolo de take-up como especificações padrão, com este Design pode tecer tecidos pesados de alta qualidade. O Segundo rolo é modular em design, pode ser removido Facilmente ao tecer tecidos leves.
Adota cortador de trama mais razoável e templo Estruturas, é fácil de instalar, o desempenho mecânico é Mais confiável, isso pode garantir uma boa qualidade de tecelagem.
As câmeras de espancamento são embutidas em tecido de feixe de mama, isso Design pode aumentar a força de bater e trabalhar Equilíbrio; mais adequado para largura larga e alto fator de cobertura Tecidos. Os suportes de liga de alumínio podem garantir a reed Uma boa linearidade.
Adota o motor independente para conduzir a bomba de óleo, todo o Componentes de movimento importantes são forçados lubrificados por Tubos independentes.
