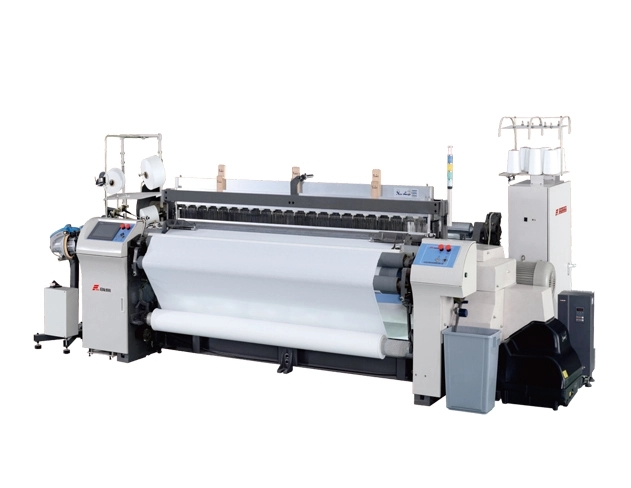

O tear do jato de ar RFJA30 é desenvolvido por nossa empresa que avançou o desempenho na base do mérito de RFJA20 é desenvolvido para cumprir a exigência de tecelagem mais alta. Este tear de tecelagem a jato de ar oferece desempenho superior, incorporando a mais recente tecnologia para garantir uma tecelagem eficiente e de alta velocidade. Ele é projetado para lidar com uma ampla gama de tecidos, tornando-se uma solução versátil para várias aplicações têxteis.
Item | Especificação | Opcional |
Espaço Reed | Nominal: 150, 170, 190, 210, 230, 260, 280, 340, 360cm | |
Faixa útil: Redução de 0 ~ 60cm nominal (150-260cm) Redução de 0 ~ 80cm nominal (acima de 280cm) | ||
Faixa de Fios | Girado: Ne100 ~ Ne2.5 | |
Filamento: 22dtex ~ 1350dtex | ||
Seleção de trama | 2 cores, 4 cores, 6 cores com função de extensão | |
Drive | A posição de controle do freio magnético pára diretamente | |
Motor principal de acionamento direto 2,2 kW (queda de manivela), 3,0kW (queda de came), 3,7 kW (queda de Dobby), 6,5 kW (queda de Jacquard) | ||
Botão operado por ambas as mãos | ||
Inserção de Trama | Taxa de inserção: max 2300 m/min | |
O bocal principal e o sistema combinado do sub bocal | Bocal de estiramento | |
Perfil reed | ABSweft quebrar | |
Bocal principal auxiliar | ||
Derramamento | Manivela derramando: 4 & 6 eixos | |
Quedação de came positiva: 10 eixos max | ||
Dobby derramando: 16 eixos max | ||
Derramamento de jacquard | ||
Solte | Deixar negativo ou positivo | |
Rolamento eletrônico de rolo duplo com função reversa automática | Feixe duplo | |
Flange de diâmetro jus800mm | Junc 914mm, Segunda 1000mm | |
Take-Up | Take-up eletrônico | |
Escolha a densidade: 25 ~ 300 picaretas/polegada, especial 15 ~ 300 picaretas/polegada | ||
Max take-up diâmetro: Certeza de 520mm (manivela) Tren600mm (cam, dobby, Jacquard derramando) | ||
Batendo | Batida tipo manivela, espadas múltiplas | |
4 links (largura estreita), 6 links (largura larga) | ||
Medição do comprimento | Acumulador de trama vibratória | |
Acumulador | Tipo de piso: 4 bobinas (2 cores), 8 bobinas (4 cores) | |
Quadro de Bobina | Engrenagem planetária leno selvage | |
Selvagem | 2 rolos de take-up; take-up de engrenagem | |
Resíduos Selvage | Cortador de trama mecânico, cortador de trama eletrônico | |
Cortador de Trama | Sistema de banho de óleo para peças de condução principais, sistema de lubrificação centralizado (graxa manual) | Sistema de lubrificação automática |
Movimento de parada automática | Trama: sensor de trama dupla fotoelétrica | |
Urdidura: Sistema eletrônico de barra de contato de 6 linhas | ||
Outros: parada automática para fios de leno e quebra de fios de salvamento de resíduos | ||
Pare a indicação da razão: Indicação no painel de controle e na lâmpada de indicação de 4 cores | ||
Automático | Controle: Sistema de controle de computador de múltiplas funções com configuração de dados/controle/monitor/auto-diagnóstico/interface de inteligência artificial | |
Escolha a descoberta: localização automática da escolha | ||
Câmera lenta (corotação e reverso) pelo inversor | ||
Outros: Monitor terminal de saída | ||
Sistema de cartão de memória | ||
Controle automático a jato |

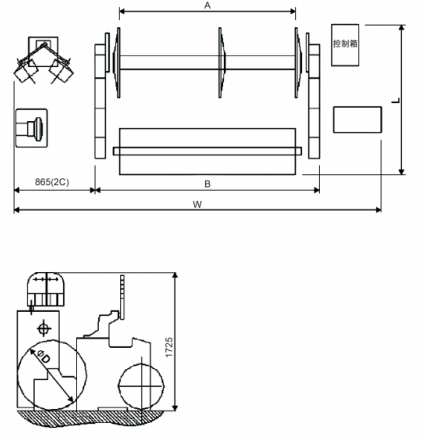

| Flange dia | Φ 800 |
| L | 1958 |
Nota:
1) L representa Φ O tamanho aproximado da placa lateral 800, como para outras dimensões detalhadas, consulte nossa empresa diretamente.
2) O diâmetro da placa lateral é Φ 914 ou Φ em 1000, o tamanho de L noDiagrama é o mesmo.
Largura nominal da reed (polegadas) | 150 (60) | 170 (67) | 190 (75) | 210 (83) | 230 (91) | 260 (102) | 280 (110) | 340 (134) | 360 (142) | |
W(2C) | Abertura de manivela | 3700 | 3900 | 4100 | 4300 | 4500 | 4800 | 5000 | 5600 | 5800 |
Abertura de came positiva | 4100 | 4300 | 4500 | 4700 | 4900 | 5200 | 5400 | 6000 | 6200 | |
Multi-braço ativo para baixo | 4100 | 4300 | 4500 | 4700 | 4900 | 5200 | 5400 | 6000 | 6200 | |
Um | 1500 | 1700 | 1900 | 2100 | 2300 | 2600 | 2800 | 3400 | 3600 | |
B | 2110 | 2310 | 2510 | 2710 | 2910 | 3210 | 3410 | 4010 | 4210 | |
Nota: W é o tamanho aproximado para pulverização dupla. Para dimensões detalhadas de outras especificações, consulte nossa empresa diretamente.
OTear jato de arAdota novo tipo de sistema de controle eletrônico.
Estrutura projetada nova do quadro.
Novo sistema projetado de baixo equilíbrio de vibração.
Nova estrutura projetada do air bag do bocal principal e do bocal de estiramento.
Nova estrutura de descanso duplo projetada.
Sistema de inserção de trama de maior eficiência.
OMáquina de tecelagem a jato de arAdota válvulas e bicos eletromagnéticos de super economia de energia.
Poderoso sistema especialista em tecelagem.
A máquina de tecelagem do jato de ar adota a estrutura rígida alta do quadro, engrenagem de grande diâmetro do feixe E feixe de condução sem saída positivo com lubrificação de banho, que Faça terno de tear para o tecido de alta densidade em alta velocidade. A placa de parede da caixa de came lateral e a estrutura do quadro têm Foi otimizado, melhorou bem a resistência à vibração e Confiabilidade, e bem garante o trabalho tear em alta velocidade; Largura mais ampla e baixo ruído.
O eixo de batida adotado novo projetado batendo dinâmico Sistema de equilíbrio, melhorou a força de espancamento do Tear, e a vibração de toda a máquina é reduzida, é Mais eficazmente assegurado para tecer o tecido de alta contagem e de alta densidade.
Um movimento de batida de 4 links que funciona de forma excelente em velocidade ultra-alta e uma biela curta são usados para teares padrão. Um movimento de batida de 6 links com mais tempo para preencher a inserção é usado para teares mais largos, obtendo assim uma inserção de enchimento mais estável.
A máquina de tecelagem RIFA apresenta uma interface gráfica amigável com ícones claros, permitindo uma operação simples e fácil modificação de parâmetros de tecelagem de tecido pré-salvos. Seu algoritmo automático avançado calcula o consumo de ar em tempo real, aprimorando a digitalização de gerenciamento de fábrica. Além disso, o sistema permite ajustes online do ângulo de inserção da trama e da pressão do ar, minimizando efetivamente o consumo de ar.
A tensão da dobra pode ser ajustada automaticamente quando o tear é Iniciado, isso pode evitar a mudança de tensão durante as paradas de Ioom E evite ainda mais marcas de parada.
Um novo tipo de coletor de válvula eletromagnética é com alta sensibilidade, isso pode garantir uma pressão de ar estável durante jateamento preciso e inserção de trama estável em alta velocidade. A integração do pino de permanência e do sub-air bag conecta o novo tipo de válvula eletromagnética, isso pode encurtar a distância da válvula ao bocal e melhorar a velocidade e a eficiência da máquina.
